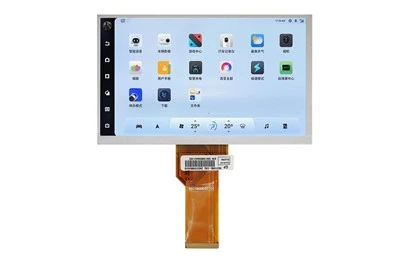

Mô-đun LCD TFT chẩn đoán cầm tay là các cụm giao diện máy-con người nhỏ gọn được thiết kế để cung cấp phản hồi hình ảnh đáng tin cậy, mức tiêu thụ điện năng thấp và tương tác cảm ứng nhạy cho thiết bị hiện trường di động hoạt động trong môi trường công nghiệp và y tế đòi hỏi khắt khe.

Thông số kỹ thuật

tham số	Thông số kỹ thuật chi tiết
Kích thước hiển thị	3,5 inch đến 7,0 inch
Nghị quyết	QVGA (320x240) lên tới HD (1280x720)
Giao thức giao diện	16/18/24-bit RGB, SPI, MIPI DSI, MCU
Điện áp logic (VDD)	2.8V đến 3.3V
Nhiệt độ hoạt động	-20 độ đến +70 độ (Cấp công nghiệp)
Tỷ lệ tương phản	500:1 đến 800:1 (Điển hình)
Góc nhìn	IPS 80/80/80/80-góc nhìn đầy đủ
Thời gian phản hồi pixel	Dưới 25 mili giây
Độ sâu màu	262K (18 bit) / 16,7M (24 bit)

Tích hợp & Cơ học Màn hình cảm ứng

01/

Cảm ứng điện dung (PCAP):Hỗ trợ nhiều-cử chỉ chạm, bao phủ kính có độ dày lên tới 3mm và điều chỉnh hoạt động cho găng tay lao động tiêu chuẩn.

02/

Cảm ứng điện trở (RTP):Cấu hình 4{2}}dây và 5 dây được tối ưu hóa cho độ chính xác của bút cảm ứng và môi trường có độ ẩm cao.

03/

Giao diện điều khiển:Giao tiếp IC cảm ứng trên bo mạch thông qua giao thức I2C hoặc USB để giảm thiểu số lượng linh kiện trên bo mạch chính.

04/

Xử lý bề mặt:Khắc-chống chói để khuếch tán ánh sáng phía trên và lớp phủ kỵ dầu để chống lại vết ố do dấu vân tay.

05/

Vỏ cơ khí:Khung giá đỡ bằng kim loại được tùy chỉnh,-giá dán dính hai mặt và miếng đệm xốp-hấp thụ sốc để chống rơi.

06/

Bố cục FPC:Được thiết kế với bán kính uốn cụ thể, bộ phận tăng cứng giảm sức căng và hướng đầu nối ZIF dành cho vỏ máy cầm tay chật hẹp.

Khả năng đọc ngoài trời và hiện trường

Đèn nền độ sáng cao-:Bảng điều khiển truyền phát kết hợp với chuỗi đèn LED-hiệu suất cao mang lại độ sáng từ 500 đến 1000 nits.

Liên kết quang học:Chất kết dính quang học dạng lỏng (LOCA) được bôi giữa mặt kính và màn hình LCD để loại bỏ phản xạ không khí bên trong.

Tự động làm mờ:Giao diện cảm biến ánh sáng xung quanh (ALS) tích hợp để điều chỉnh đèn nền động và tiết kiệm pin.

Kiến trúc năng lượng thấp{0}}

Thiết kế bảng hiển thị:

Chất nền bán dẫn oxit và silicon vô định hình (a-Si) có công suất thấp-để giảm dòng điện tĩnh.

Hiệu suất đèn nền:

Chip LED hiệu suất cao-duy trì độ sáng mục tiêu ở ngưỡng hiện tại thấp hơn.

Các quốc gia quyền lực:

Các lệnh đăng ký phần cứng hỗ trợ chế độ hoạt động ở chế độ ngủ và chế độ chờ sâu.

Tùy chọn tùy chỉnh sâu

Sửa đổi ống kính che:Kích thước phù hợp, biểu tượng màn hình lụa-tùy chỉnh, đường cắt trên cửa sổ và kính Gorilla Glass được tăng cường hóa học lên đến 2mm.

Thiết kế lại FPC:Độ dài cáp được sửa đổi, cách gán chân tùy chỉnh và dấu chân đầu nối thay thế để phù hợp với bo mạch chủ chủ.

Điều chỉnh đèn nền:Mục tiêu nhiệt độ màu (CCT) cụ thể và mạch điều khiển đèn LED dòng điện không đổi-tích hợp.

Điều chỉnh phân cực:Sự sắp xếp của bộ phân cực tròn và tuyến tính được tối ưu hóa cho kính an toàn phân cực mà kỹ thuật viên hiện trường đeo.

Kiểm soát chất lượng và kiểm tra độ tin cậy

Kiểm tra quang học tự động (AOI):

Hệ thống camera-có độ phân giải cao phát hiện các lỗi pixel, nhiễm hạt lạ và lỗi đồng nhất của đèn nền.

Kiểm tra căng thẳng môi trường:

Quá trình lão hóa tăng tốc diễn ra ở nhiệt độ 60 độ và độ ẩm tương đối 90% trong 240 giờ để xác minh tuổi thọ của linh kiện.

Ứng suất cơ và nhiệt:

Chu kỳ nhiệt từ -30 độ đến +80 độ, xác minh khả năng miễn nhiễm phóng tĩnh điện (ESD) và thử nghiệm thả rơi.

Truy xuất nguồn gốc hàng loạt:

Laser-khắc các số sê-ri duy nhất trên từng FPC riêng lẻ được liên kết trực tiếp với báo cáo thử nghiệm nguyên liệu thô và nhật ký sản xuất.

Ứng dụng điển hình

Máy quét ô tô:Thiết bị đọc và phân tích động cơ cầm tay-OBD{0}}II yêu cầu mức độ dễ đọc rõ ràng dưới ánh sáng gara sáng.

Máy kiểm tra cáp hiện trường:Các thiết bị chẩn đoán viễn thông di động được triển khai ngoài trời dưới ánh nắng trực tiếp.

Định vị lỗi công nghiệp:Máy đo độ rung, thiết bị đo hình ảnh nhiệt và các thiết bị-kiểm tra không phá hủy (NDT).

Thiết bị đầu cuối y tế:Máy phân tích máu cầm tay và các thiết bị chẩn đoán di động-cần-chăm sóc.

Câu hỏi thường gặp

Câu hỏi: Giao thức giao diện nào được hỗ trợ để kết nối màn hình với bộ vi điều khiển tùy chỉnh?

Đáp: Các mô-đun này hỗ trợ các giao diện tiêu chuẩn bao gồm 24-bit RGB, SPI và MIPI DSI, được định cấu hình theo độ phân giải và IC điều khiển đã chọn.

Hỏi: Bảng điều khiển cảm ứng điện dung có thể hoạt động bình thường khi sử dụng găng tay công nghiệp dày không?

Đ: Vâng. Cảm biến cảm ứng điện dung dự kiến có thể được điều chỉnh thông qua điều chỉnh chương trình cơ sở để đăng ký đầu vào đáng tin cậy thông qua găng tay cao su, da hoặc găng tay nặng tiêu chuẩn.

Hỏi: Làm thế nào để duy trì mức độ dễ đọc dưới ánh sáng mặt trời trực tiếp?

Đáp: Đạt được mức độ dễ đọc bằng cách kết hợp-đèn nền LED có độ sáng cao lên tới 1000 nit với công nghệ liên kết quang học giúp loại bỏ các khe hở không khí bên trong để loại bỏ phản xạ chói của mặt trời.

Hỏi: Quy trình tiêu chuẩn để yêu cầu mẫu tùy chỉnh là gì?

Trả lời: Việc gửi bản vẽ kỹ thuật và thông số kỹ thuật giao diện điện được các nhóm kỹ thuật đánh giá để tạo bố cục FPC tùy chỉnh và lịch trình phân phối nguyên mẫu.
